Castanha Bhm Bhd Tipo B

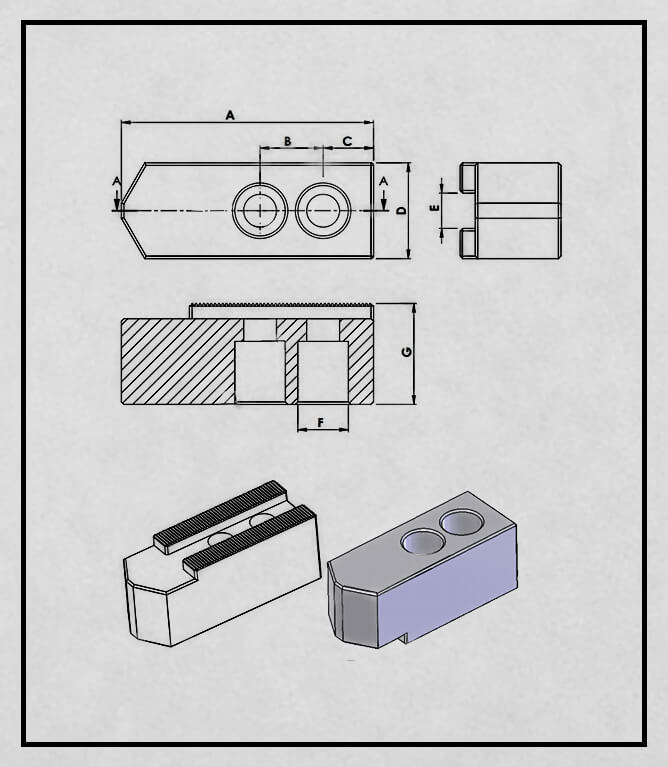

desenho técnico da castanha
CASTANHAS TIPO "B" NORMAL "SERRILHADO METRICO"
PLACA CÓDIGO A B C D E F G
BH-M130 CA-BM130 55 16 11 32 12 M8 25
BH-M165 CA-BM165 80 20 13 32 12 M10 32
BH-M210 CA-BM210 100 25 17 38 14 M12 40
BH-M250 CA-BM250 120 30 25 48 16 M16 45
BH-M315 CA-BM315 130 30 25 48 21 M16 50
BH-M400 CA-BM400 140 34 30 65 22 M20 60
BH-M450 CA-BM450 150 34 30 65 22 M20 60
***PASSO BH-M130 A 450= 1.5 X 60º

CASTANHAS TIPO "B" NORMAL "SERRILHADO POLEGADA"
PLACA CÓDIGO A B C D E F G
BH-D130 CA-BD130 55 16 11 32 12 M8 25
BH-D165 CA-BD165 80 20 14 32 12 M10 32
BH-D210 CA-BD210 100 25 17 38 14 M12 40
BH-D250 CA-BD250 120 30 25 48 16 M12 45
BH-D315 CA-BD315 130 30 25 48 21 M16 50
BH-D400 CA-BD400 140 34 30 65 22 M20 60
BH-D450 CA-BD450 150 34 30 65 22 M20 60
***PASSO BH-D130 A 315=1/16" X 90º, ACIMA DE BH-D315 3/32" X 90º
